Quadro Power Center

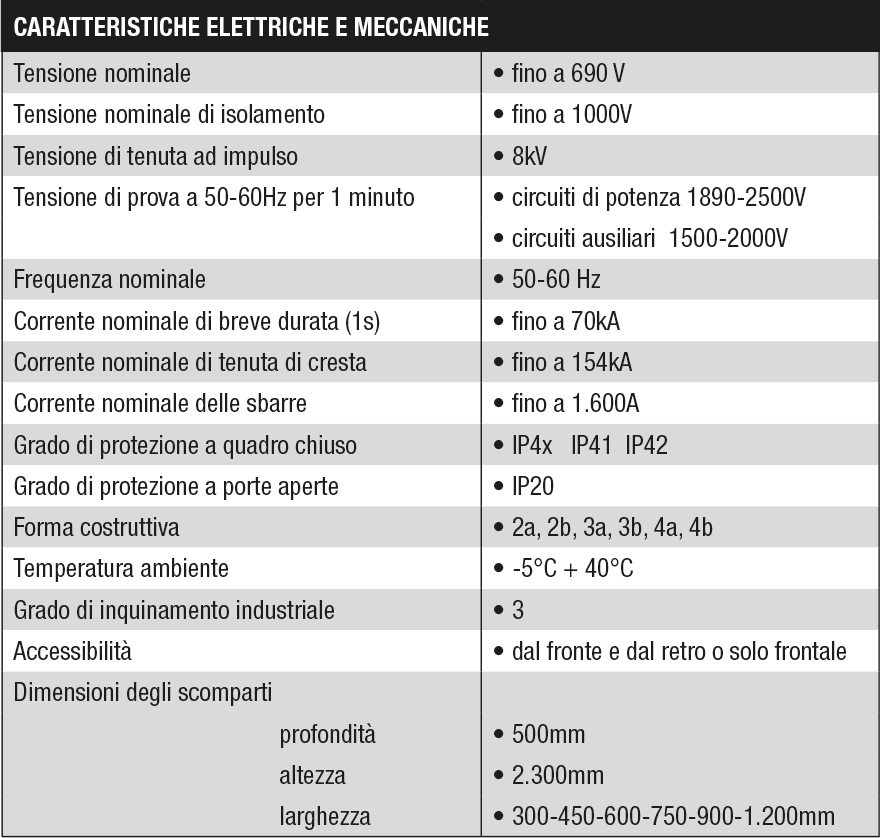

Celle interruttori
Le celle interruttore, poste nella parte frontale del quadro ed accessibili tramite portella incernierata (con o senza blocco porta in funzione della forma costruttiva prevista), possono alloggiare uno o più interruttori di tipo aperto, scatolato o modulare. Gli interruttori installati all’interno della cella, possono essere in esecuzione fissa, rimovibile o estraibile.
Celle strumenti

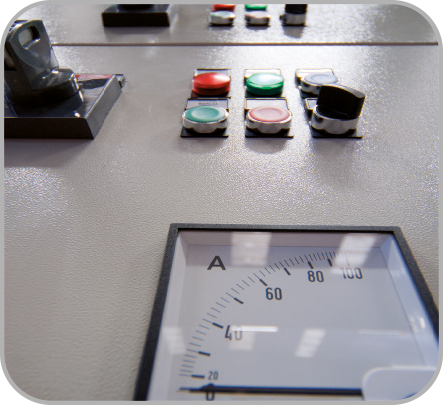

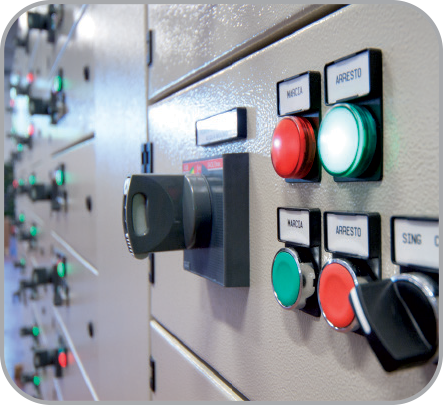

Le celle strumenti sono poste nella parte frontale del quadro ed accessibili tramite portella incernierata. Possono comprendere strumenti e apparecchiature di misura, relé di protezione, dispositivi di comando e segnalazione. Queste apparecchiature ausiliarie possono anche essere installate nelle celle interruttore per realizzare una unità funzionale di tipo all-in-one.
Vano sbarre generali di distribuzione
Le sbarre di distribuzione generali sono normalmente poste nella parte superiore delle colonne, in vano segregato, e sono ispezionabili previa rimozione dei tetti delle colonne. Distribuiscono le alimentazioni alle sbarre di distribuzione secondaria.
Vano sbarre di distribuzione secondaria (posteriore o laterale)
In questi tipi di quadri le sbarre di distribuzione possono essere installate in un vano posteriore segregato dello scomparto o in uno scomparto laterale autonomo e segregato comunicante con lo scomparto dove sono installati gli interruttori. Questa flessibilità di installazione permette configurazioni estremamente adattabili alle caratteristiche delle sale quadri.
Vano cavi ingressi/uscite
I vani cavi sono scomparti autonomi, laterali rispetto allo scomparto delle apparecchiature di potenza e ausiliarie, e di larghezza variabile da 300 mm a 600 mm, in modo da tener conto soprattutto delle sezioni dei cavi di collegamento in arrivo al quadro, degli adeguati raggi di curvatura dei cavi e del loro corretto collegamento all’unità funzionale. Nei vani cavi trovano posto anche le barre di terra (PE) alle quali si attestano i conduttori di protezione in arrivo alle singole unità funzionali.
