Indice de Service (IS)
UNE AIDE POUR CHOISIR LE TYPE DE TABLEAU BASSE TENSION SUR LE MARCHE FRANCAIS
Qu’est-ce que l’Indice de Service (IS) Adopté depuis longtemps sur le marché français, l’Indice de Service (IS) a été conçu pour déterminer simplement et avec précision le type de tableau de distribution ou de commande moteur BT qui répondra au mieux aux exigences de l’installation et du client. L’Indice de Service (IS) est un outil permettant à chaque utilisateur ou à chaque prescripteur d’identifier les exigences auxquelles doit répondre le tableau électrique basse tension face à toute opération ultérieure d’exploitation, de maintenance et d’évolution. L’objectif de l’Indice de Service est de qualifier le niveau de service fourni par le tableau basse tension et de traiter tous les types d’interventions aux différents stades de son cycle de vie.
Il existe trois raisons pour spécifier un Indice de Service (IS) pour un tableau BT:
- à chaque IS correspond une conception d’unité fonctionnelle (UF) du tableau (unité fixe, déconnectable, débrochable).
- à chaque unité fonctionnelle (UF) du tableau (unité fixe, déconnectable, débrochable) correspond une exigence technoéconomique, un niveau de qualification du personnel de maintenance, un niveau et un délai maximal d’intervention en cas de panne ou de modification des installations.
- Le choix d’un IS élevé correspond à une conception bien précise en matière de continuité du service et de sécurité opérationnelle du tableau.
La composition de l’Indice de Service (IS)

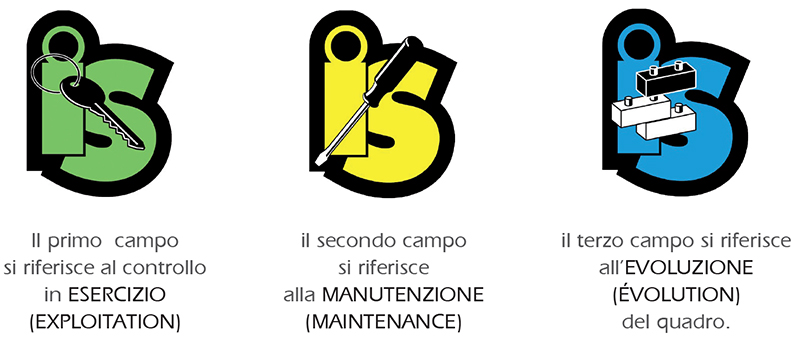

L’Indice de Service s’articule en trois parties, chacune pouvant être notée de 1 à 3.
Par exploitation, on entend l’état dans lequel le tableau est en fonction et les interventions susceptibles d’être effectuées pour vérifier les appareillages, relever les mesures, faire des réglages, etc. Par maintenance on entend les opérations d’entretien, de réparation et de contrôle visant au maintien des caractéristiques d’origine du tableau. Enfin, par évolution on entend toute intervention visant à modifier ou à ajouter des unités fonctionnelles au tableau.

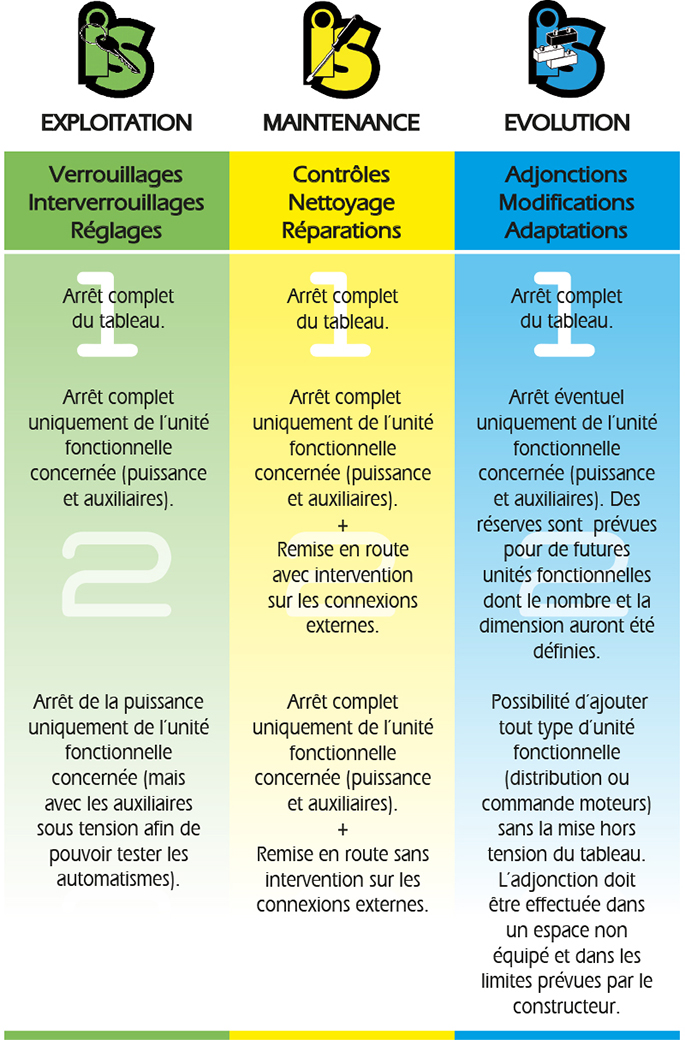

Le tableau ci-contre résume les critères de choix et l’Indice de Service (IS). La continuité du service est proportionnelle au nombre et chaque numéro est indépendant de l’autre. L’indice minimum est 111 (il s’agit par exemple de tableaux à compartiments fixes avec des appareillages fixes) et requiert la mise hors tension générale et le débranchement pour effectuer les réglages manuels. L’indice maximum est 333, et concerne particulièrement les tiroirs débrochables pour démarrage moteur ou distribution avec indice de mobilité WWW et condition de test. Avec les tableaux de la ligne MULTISYSTEM, l’Indice de Service peut être assigné à chaque unité fonctionnelle. Avec un mix d’unités, l’indice peut être choisi pour chaque application de façon à optimiser et à réduire les investissements au strict minimum.
