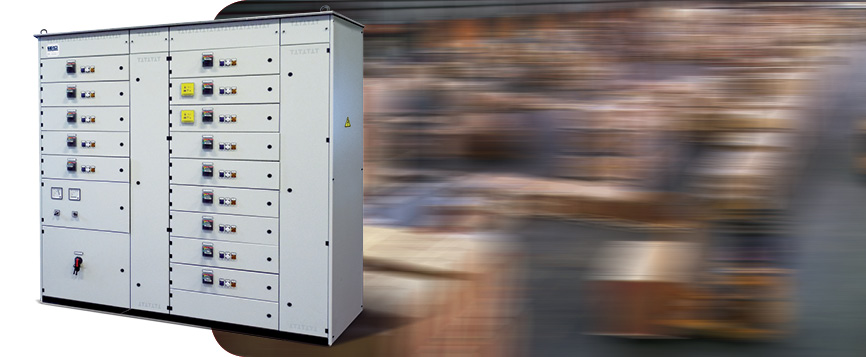

Tableaux power center
Compartiments appareillage
Les compartiments des appareils, situés en face avant du tableau et accessibles par une porte pivotante (avec ou sans verrouillage en fonction de la construction prévue) peuvent loger un ou plusieurs disjoncteurs de type ouvert, boitier moulé ou modulaire. Les disjoncteurs installés dans la cellule peuvent être en exécution fixe, déconnectable ou débrochable.
Compartiments instruments
Les compartiments des instruments sont situés en face avant du tableau et accessibles par une porte pivotante. Ils peuvent loger des instruments, des appareils de mesure, des relais de protection et des dispositifs de commande et de signalisation. Ces appareillages auxiliaires peuvent aussi être installés dans les compartiments disjoncteurs pour réaliser une unité fonctionnelle de type all-in-one.
Compartiment jeu de barres principal de distribution
Les barres de distribution générales sont généralement installées dans un compartiment cloisonné situé dans la partie haute des colonnes. Elles sont accessibles après avoir enlevé les panneaux au-dessus des colonnes. Elles distribuent les alimentations aux jeux de barres de distribution secondaire.
Compartiment jeu de barres de distribution secondaire (arrière ou latéral)
Dans ces types de tableaux, les jeux de barres de distribution peuvent être installées dans un compartiment à l’arrière, séparé, ou dans un compartiment latéral autonome et séparé, communiquant avec le compartiment où sont installés les appareils. Cette souplesse d’installation permet des configurations parfaitement adaptables aux exigences des salles de contrôle.
Compartiment câbles entrées/sorties
Les compartiments câbles sont des compartiments autonomes, installés latéralement par rapport au compartiment des appareillages de puissance et auxiliaires. Leur largeur varie de 300 à 600 mm, de façon à tenir compte des sections des câbles, des rayons de courbure et de leur raccordement à l’unité fonctionnelle. Les compartiments câbles logent aussi les barres de terre (PE) sur lesquelles aboutissent les conducteurs de protection des arrivées de chaque unité fonctionnelle.
