Quadro Power Center a Cassetti Estraibili

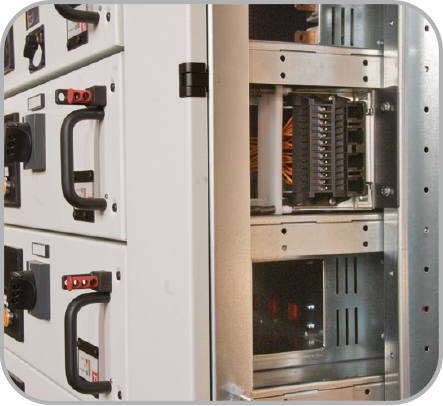

mswp1I quadri MULTISYSTEM MS-WP sono quadri destinati a modificare la concezione di quadro elettrico per la grossa distribuzione di energia. Il nuovo MULTISYSTEM MS-WP sfrutta l’esperienza trentennale di TQM Multisystem nel campo della tecnologia dei cassetti estraibili per applicarla ai quadri Power Center. Infatti MULTISYSTEM MS-WP è un quadro ove gli interruttori di distribuzione fino a 630A vengono ospitati in cassetti estraibili con indice di mobilità WWW, permettendo all’installatore di poter aggiungere o modificare la configurazione del quadro in qualsiasi momento e senza mettere fuori servizio il quadro, come sarebbe necessario per quadri Power Center tradizionali. Per partenze oltre i 630A saranno utilizzate celle fisse. Per utenze fino a 630A tutte le apparecchiature di controllo, comando, protezione e segnalazione abbinate all’utenza da alimentare sono contenute entro il cassetto. In tal modo l’aggiunta anche successiva di un’utenza ad un quadro in funzione avverrà in un tempo estremamente limitato (pochi minuti) e senza mettere fuori servizio il quadro: l’installatore dovrà solo realizzare il collegamento esterno dei cavi.

Nei cassetti estraibili le pinze di ingresso (250A o 630A) e le pinze di uscita (da 250A fino a 630A) sono sempre largamente dimensionate rispetto alle correnti nominali che devono sopportare. I cassetti estraibili hanno di serie la posizione di test: in tal modo, anche per interruttori motorizzati, potrà essere verificata la funzionalità dell’interruttore e delle apparecchiature ausiliarie ad esso abbinate. Sul fronte di ogni cassetto è montato uno sportellino in materiale termoplastico ove sono posizionate le apparecchiature di comando e segnalazione e gli eventuali strumenti di misura o protezione: questo sportellino può essere aperto con utenza in esercizio, per ispezione o verifica termografica. La disposizione dei cassetti estraibili sulle colonne dei quadri MULTISYSTEM MS-WP può essere variata in qualsiasi momento senza togliere tensione al quadro.

mswp2Il quadro MULTISYSTEM MS-WP permette il montaggio in batteria di:
• Combinazioni di comando motori
• Interruttori in scatola isolante fino a 630A

Il concetto modulare consente modifiche rispetto alla configurazione iniziale dei cassetti anche a quadro in tensione, con la semplice estrazione e rimozione del cassetto e il suo riposizionamento permettendo:
• L’accesso alle zone di collegamento dei cavi di potenza avviene dal retro
• L’accesso alle zone di collegamento dei cavi ausiliari può avvenire dal retro o dal fronte
• L’arrivo dei cavi può avvenire dal basso (quadri con profondità 1.000 mm) o dall’alto (quadri con profondità 1.300)

I quadri MS-WP possono essere abbinati a qualsiasi altra tipologia di quadro della linea MULTISYSTEM (ad esempio si potranno avere colonne MS-WP abbinate a colonne MS-D, MS-MCCS, MS-MCCH e altri).


mswp3Struttura del quadro

Ogni scomparto è realizzato con una serie di elementi verticali e orizzontali (montanti e fianchi), in lamiera di acciaio zincata a caldo. La struttura è del tipo autoportante per fissaggio a pavimento. Anche le parti interne e le strutture dei cassetti asportabili sono in lamiera zincata. Le chiusure degli scomparti (laterali e posteriori), così come le parti frontali dei cassetti, sono realizzate in lamiera d’acciaio laminata a caldo e verniciata. Lo scomparto base contiene le apparecchiature di potenza e i sistemi di sbarre (sistema principale, sistema secondario e sistema dei conduttori di protezione PE). Lo scomparto base è suddiviso in 4 zone separate tra loro da diaframmi metallici o in materiale isolante:
• Zona sbarre principali
• Zona sbarre di distribuzione
• Zona apparecchiature (cassetti estraibili o celle fisse)
• Zona ausiliari

mswp4La forma di segregazione minima del quadro MULTISYSTEM MS-WP è 3b. Il grado di protezione interno IP2X è assicurato con cassetti in tutte le posizioni (test, sezionato, estratto). La zona apparecchiature costituisce la parte principale di uno scomparto di base. L’altezza utile è suddivisa in 18 moduli da 100 mm. I cassetti estraibili sono proposti in due taglie:
• Cassetto modulo 2 (altezza 200 mm): è utilizzato per partenza linea fino a 250 A
• Cassetto modulo 3 (altezza 300 mm): è utilizzato per partenza linea fino a 630 A

Per la realizzazione di cassetti estraibili per partenze motori sono utilizzati gli stessi cassetti (modulo 2 o modulo 3) in funzione delle apparecchiature installate all’interno). Oltre ai cassetti estraibili, sulle colonne MS-WP è possibile montare celle fisse, ognuna con la propria portella.


Indice di servizio

Il quadro MULTISYSTEM MS-WP ha un indice di servizio IS333. I vantaggi dell’indice di servizio IS333:
• Gestione individuale delle unità funzionali
• Modifiche ai  cassetti con quadro in tensione
• Aggiunta di cassetti con quadro in tensione
• Apparecchiature ispezionabili in posizione di servizio
• Funzione test per la verifica di funzionamento


Vano sbarre generali di distribuzione (orizzontale superiore)

Il sistema di sbarre principali (orizzontale) è posto nella parte superiore degli scomparti, in autonoma zona segregata, ed è accessibile dal tetto e dal retro. Ha il compito di distribuire la corrente ai diversi scomparti che costituiscono il quadro elettrico. Tutti gli scomparti possono ricevere le stesse sbarre orizzontali. Le sbarre hanno corrente nominale fino a 4.000 A. La giunzione delle sbarre dei gruppi di scomparti da accoppiare è realizzata mediante elementi standardizzati. Le sbarre generali orizzontali sono in rame nudo (con eventuali trattamenti superficiali a richiesta).


Vano sbarre di distribuzione secondaria (verticale posteriore)

Il sistema di sbarre di distribuzione secondaria (verticale) è situato sul retro della zona apparecchiature ed è racchiuso in una guaina metallica completamente segregata. Ha il compito di distribuire la corrente ai cassetti estraibili o alle celle fisse di uno scomparto. La segregazione posteriore delle sbarre è realizzata con diaframmi metallici modulari con feritoie di aerazione. Il profilo delle sbarre è studiato per consentire l’inserimento diretto delle pinze dei cassetti estraibili. Le sbarre hanno corrente nominale di 2.100 A o 1.250 A (altre correnti nominali a richiesta). Le sbarre verticali sono, come standard, in rame argentato.


mswp2Composizione dei cassetti estraibili

I cassetti estraibili hanno un indice di mobilità WWW. Tutte le apparecchiature di controllo, comando, protezione e segnalazione abbinate all’utenza da alimentare sono contenute entro il cassetto. In tal modo l’aggiunta anche successiva di un’utenza ad un quadro in funzione avverrà in un tempo estremamente limitato (pochi secondi) e senza mettere fuori servizio il quadro: l’installatore dovrà solo realizzare il collegamento esterno dei cavi. La modularità verticale dei cassetti è di 100 mm:
• Cassetto 2 modulo: 200 mm
• Cassetto 3 moduli: 300 mm

Ogni cassetto si compone di:
• Telaio in lamiera zincata
• Pinze di ingresso a monte (3 o 4 poli) con correnti nominali standard di 250 A, 400 A, 630 A
• Pinze di uscita a valle (3 o 4 poli) con correnti nominali standard di 250 A, 630 A
• Pinze ausiliarie laterali con 26 morsetti ausiliari
• Protezione meccanica delle pinze di ingresso
• Piano di supporto, in lamiera zincata, con guide di scorrimento
• Sistema di sicurezza che impedisce l’estrazione del cassetto quando l’organo di interruzione (interruttore automatico  o interruttore di manovra-sezionatore) è chiuso, con interblocco della manovra rotativa sulla struttura della colonna
• Sportellino apribile sul fronte del cassetto, in materiale termoplastico, per il montaggio delle apparecchiature di comando, segnalazione, misura o protezione
• Piastra interna di montaggio delle apparecchiature di potenza
• Guide DIN interne per apparecchiature ausiliarie
• Levetta interna di sicurezza (anti-caduta)
• 2 maniglie ergonomiche per la movimentazione del cassetto
• Indicazione meccanica sul fronte della posizione del cassetto (connesso, test, disconnesso)
• Pulsante meccanico rosso per il consenso alla movimentazione del cassetto


Pinze di ingresso

Le pinze di potenza a monte dei cassetti estraibili si innestano sul sistema di sbarre posteriore attraverso griglie di protezione delle sbarre, di colore rosso, con grado di protezione IP2X. Le pinze possono essere a 3 o 4 poli con correnti nominali standard di 250 A, 400 A, 630 A. I contatti di connessione sono argentati.


Pinze di uscita

Le pinze di potenza a valle dei cassetti estraibili si innestano su tronchetti sagomati in rame nudo che, a loro volta, sono destinati a ricevere i cavi di potenza in arrivo al quadro nella parte che sporge nella zona cavi posteriore. Le pinze possono essere a 3 o 4 poli con correnti nominali standard di 250 A e 630 A. I contatti di connessione sono argentati.


Pinze ausiliarie

Ogni pinza ausiliaria ha 26 morsetti ed è montata su di un sistema di supporto che permette di avere:
• Con cassetto in posizione di inserito (pinze di potenza a monte e a valle connesse): pinza ausiliaria connessa
• Con cassetto in posizione di test: le pinze di potenza (a monte e a valle) sono disconnesse, mentre la pinza ausiliaria resta connessa; in tal modo sono attivi i circuiti ausiliari e si potrà provare il funzionamento del cassetto con potenza disattivata
• Con cassetto in posizione di sezionato (pinze di potenza a monte e a valle disconnesse): pinza ausiliaria disconnessa

Nota: nella posizione di sezionato, il cassetto è ancora montato sul quadro, avanzato di qualche centimetro rispetto alla posizione di test, ma è completamente disattivato. Da questa posizione si potrà ulteriormente procedere alla rimozione completa del cassetto agendo sulla levetta di sicurezza interna (protezione anti-caduta).


Comandi, segnalazioni, strumenti di misura o protezione

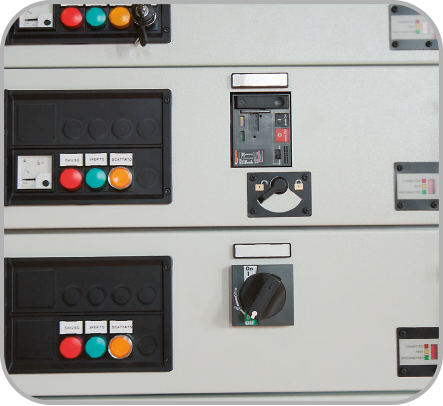

Sul fronte di ogni cassetto è montato uno sportellino in materiale plastico (con chiusura a vite)  ove sono posizionate le apparecchiature di comando e segnalazione e gli eventuali strumenti di misura o protezione: questo sportellino può essere aperto con utenza in esercizio, per ispezione o verifica termografica. Questi sportellini sono previsti con:
10 fori (pretranciati) di cui:
• 2 fori 48×48 mm (per strumenti di misura o relè differenziali 48×48 mm)
• 8 fori per unità di comando o segnalazione  Ø 22 mm


Manovra e interblocchi dei cassetti estraibili

Le manovre di movimentazione dei cassetti vengono eseguite manualmente e non necessitano di attrezzi particolari o leve. Ogni cassetto è dotato di interblocchi meccanici per realizzare tutte le funzioni di sicurezza operativa. Quando il cassetto è inserito, la manovra dell’interruttore del circuito principale può essere bloccata nella posizione di aperto con lucchetti (fino a 3 lucchetti). Anche il pulsante meccanico per il consenso alla movimentazione del cassetto può essere bloccato con lucchetti (fino a 3 lucchetti). Con cassetto completamente rimosso il grado di protezione è IP2X.


Movimentazione dei cassetti (per interruttori con manovra rotativa rinviata)

Per inserire un cassetto:
• Appoggiare il cassetto sul piano di scorrimento montato sulla colonna
• Assicurarsi l’interruttore automatico o interruttore di manovra-sezionatore abbia la manovra rinviata in posizione di aperto
• Tenere premuto il pulsante meccanico rosso per il consenso alla movimentazione
• Spingere a fondo il cassetto: le pinze di connessione di potenza a monte si inseriranno sul sistema di sbarre verticale, le pinze di connessione di potenza a valle si inseriranno sui tronchetti sagomati in rame per la connessione ai cavi esterni, la parte mobile della pinza ausiliaria si inserirà sulla sua parte fissa.
• Il segnale meccanico di posizione si porterà sul ROSSO (CONNECTED)

Il tempo stimato per queste operazioni è inferiore ai 20 secondi.

Per estrarre il cassetto:
a) dalla posizione di connesso alla posizione di test:
• Aprire l’interruttore automatico o interruttore di manovra-sezionatore (con la manovra rinviata)
• Tenere premuto il pulsante meccanico rosso per il consenso alla movimentazione
• Tirare il cassetto fino a raggiungere la posizione di test
• Il segnale meccanico di posizione si porterà sul GIALLO (TEST)
• Rilasciare il pulsante meccanico rosso per il consenso alla movimentazione

b) dalla posizione di test alla posizione di sezionato:
• Tenere premuto il pulsante meccanico rosso per il consenso alla movimentazione
• Tirare il cassetto fino a raggiungere la posizione di sezionato
• Il segnale meccanico di posizione si porterà sul VERDE (DISCONNECTED)
• Rilasciare il pulsante meccanico rosso per il consenso alla movimentazione

c) rimozione del cassetto:
• Tenere premuto il pulsante meccanico rosso per il consenso alla movimentazione
• Tirare il cassetto fino a quando sarà fermato dal meccanismo di blocco di sicurezza (anti-caduta)
• Rilasciare il pulsante meccanico rosso per il consenso alla movimentazione
• Sollevare la levetta interna del meccanismo anti-caduta
• Il cassetto ora può essere asportato

Il tempo stimato per una completa rimozione del cassetto, dalla posizione di connesso alla rimozione, è inferiore ai 10 secondi.


Movimentazione dei cassetti (per interruttori con telecomando)

Gli interruttori automatici con telecomando non possono montare una manovra rinviata. Al fine di inserire o estrarre un cassetto, con la garanzia che l’interruttore sia aperto, TQM Multisystem ha realizzato un meccanismo di apertura che agisce sui dispositivi di pre-sgancio originali dei costruttori degli interruttori. Una apposita levetta posta a fronte del cassetto, sotto il frontale del telecomando dell’interruttore, aziona il dispositivo di pre-sgancio originale  che a sua volta apre automaticamente l’interruttore oppure, in posizione opposta, ne consente la chiusura. Questo meccanismo è a sua volta interbloccato con il pulsante meccanico rosso per il consenso alla movimentazione del cassetto. Le operazioni di inserimento o di estrazione del cassetto risultano del tutto simili a quelle per gli interruttori con manovra rotativa rinviata, con la sola differenza che, invece di operare sulla manovra rotativa rinviata dell’interruttore, si opera sulla levetta del meccanismo di apertura dell’interruttore con telecomando, descritto in precedenza.

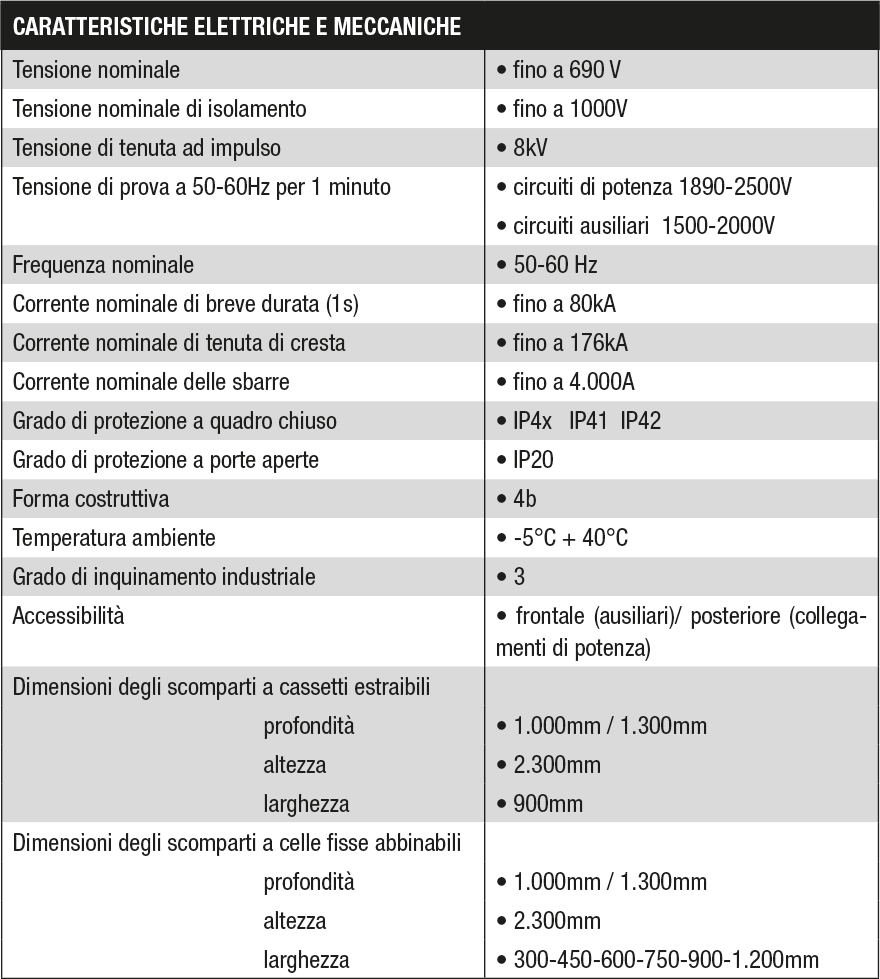

tabella-mswp-ita
